日立 SET-FREE WS 系列水源变频多联式中央空调

　　日立水源变频多联机成功将水源热泵技术、多联机控制技术、直流变频驱动技术和R410A环保工质等结合在一起，糅合了风冷多联式变频空调和水冷式冷水机组机组两大类产品的技术优点——既有多联机的变负荷处理的灵活、部分负荷能效比高、配置自由多变的特点，又有水地源热泵机组的高能效、运行平稳的优点，通过高效板式换热器和中间介质循环水，利用海洋、土壤、工业废热、城市污水等低品位热源中的热能进行制冷供暖，极大地节约了能源。日立水源多联机分为常规型水源多联机和全工况水源多联机。

常规型W1Q系列

高效水源换热技术，让产品更节能高效
室外侧采用高效板式换热器实现载冷剂（水）与制冷剂的高效换热；产品的能效比EER达到业内较高水平。

同时制冷制热，热回收系统更节能
通过系统水环路设计，可满足现代建筑在同一时间不同区域制热和制冷的需求，达到余热回收效果，实现节能。

机组性能稳定，不受气候影响
系统采用稳定的水源、地源作为冷热源，水源多联机制冷时不受高温影响，在炎热的夏季高温环境中，制冷能力不衰减。在制热运行中由于室外侧热源温度较高，且基本不会随室外环境温度变化而波动，室外侧不存在结霜和除霜的过程，换热稳定效率高，制热强劲，在寒冷地区使用不受环境温度影响。
机组性能稳定

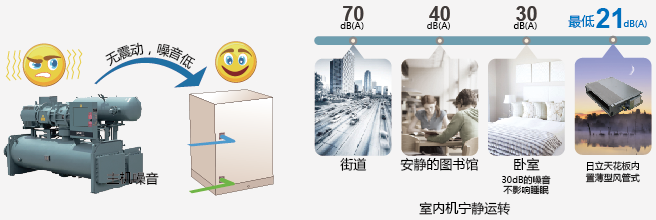

运行噪音低，对环境影响小
日立水源变频多联机主机采用板式换热器实现水与制冷剂之间的高效换热，运行噪音只有53dB(A)(全工况280型）。室内机采用优质的高效调速电机，运转噪音低，室内机噪音仅为21dB(A)。
噪音低

安装设计更灵活
室内机形式多样，灵活配合室内装潢；外机体积小，放置灵活，节省空间。
安装设计灵活
智能控制，更安全便利
可独立运行控制，节能省电；采用集中控制系统，运行管理、维护方便。


室内机介绍：



全新智慧型四面出风嵌入式 RCI系列全新智慧型四面出风嵌入式 RCI系列











天花板内置风管机 RPI低静压系列天花板内置风管机 RPI低静压系列

隐藏式吊装，节省安装空间； 可灵活与装潢配合，满足多种安装要求； 连接风管优良的送风状态； 可引入新风，清新的室内空气； 宁静运转，环境更舒适；







天花板内置风管机(高静压型） RPI高静压系列天花板内置风管机(高静压型）RPI高静压系列

隐藏式吊装，节省安装空间；
可灵活与装潢配合，满足多种安装要求；
高机外静压，实现长距离送风；
可引入新风，清新的室内空气；







天花板内置DC自动除湿风管机天花板内置DC自动除湿风管机

自动除湿功能；
高效DC直流电机，更节能
六档风速调节，宁静运转，独有“睡眠”功能；
机外静压三档可调；
紧凑机身设计，节省安装空间；





天花板内置DC薄型自动除湿风管机 RPIZ（D）系列天花板内置DC薄型自动除湿风管机 RPIZ（D）系列

超薄设计，机身厚度仅192mm；
自动除湿功能；高效DC直流电机，更节能
六档风速调节，宁静运转，独有“睡眠”功能；
机外静压三档可调；





天花板内置薄型风管机 RPIZ系列标准型天花板内置薄型风管机 RPIZ系列标准型

机身厚度仅192mm，缩小吊顶高度
机身进深仅447mm，节省吊顶宽度；
可灵活与房间装饰装修相匹配，家居设计更自由；





天花板内置薄型风管机 RPIZ系列窄型天花板内置薄型风管机薄型风管机RPIZ系列窄型

机身厚度仅192mm，缩小吊顶高度，释放更大生活空间；机身宽度仅700mm， 适用于吊顶较窄场所；
可灵活与房间装饰装修相匹配，家居设计更自由；广阔的机外静压，能弹性地提供广阔的安装条件；







两面出风嵌入式 RCD系列

两面出风嵌入式 RCD系列

外形紧凑，安装便利；
三维曲面螺旋状结构的涡轮风扇，运行噪音小；
高天花板送风，保持舒适空气调节；
面板光洁，美观大方，维护方便；







天花板悬挂式 RPC系列天花板悬挂式 RPC系列







壁挂式RPK系列壁挂式RPK系列

优雅设计，可配合各类型的室内装饰；
结构紧凑，重量轻；“摇摆设计”，气流分布均匀；







落地式RPF系列

落地式RPF系列

自动除湿功能；
高效DC直流电机，更节能
六档风速调节，
宁静运转，独有“睡眠”功能；
机外静压三档可调；
紧凑机身设计，节省安装空间；







落地暗藏式RPFI系列落地暗藏式RPFI系列

落地设计，可灵活地在室内靠墙侧位置安装；
紧凑机身，占用空间面积小；
送风位置低，适用于高大空间的空调要求；

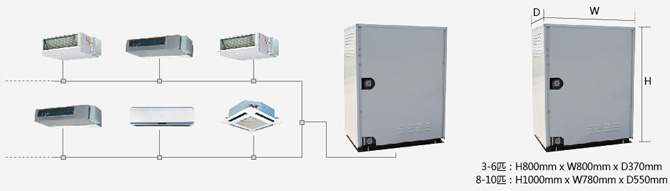

室外机展示：

常规型W1Q系列室外机





室内机主机参数如下：



1、天花板内置风管机 RPI低静压系列主要型号如下：

22 28 36 40 45 50 56 63 71 80 90 100 112 125 140 160

22型号的详细参数如下：

 产品参数
室内机电源 AC1φ,220V/50Hz
额定制冷量(kW) 2.2
额定制热量(kW) 2.8
净重(kg) 24
外形尺寸（高*宽*厚）(mm) 270×（650+75）×720

备注：其它型号详细参数请咨询我们的销售设计人员，此处不再一一列举！



2、天花板内置风管机(高静压型） RPI高静压系列主要型号如下：

22 28 36 40 45 50 56 63 71 80 90 100 112 125 140 160 224 280

28型号的详细参数如下：
 产品参数
室内机电源 AC1φ,220V/50Hz
额定制冷量(kW) 2.8
额定制热量(kW) 3.3
净重(kg) 24
外形尺寸（高*宽*厚）(mm) 270×（650+75）×720


备注：其它型号详细参数请咨询我们的销售设计人员，此处不再一一列举！

3、天花板内置薄型风管机 RPIZ系列标准型主要型号如下：

22 25 28 32 36 40 45 50 56 63 71

36型号的详细参数如下：
 产品参数
室内机电源 AC1φ,220V/50Hz
额定制冷量(kW) 3.6
额定制热量(kW) 4.2
净重(kg) 22
外形尺寸（高*宽*厚）(mm) 192×900×447

备注：其它型号详细参数请咨询我们的销售设计人员，此处不再一一列举！



4、四面出风嵌入式 RCI系列主要型号如下：

28 36 40 45 50 56 63 71 80 90 100 112 125 140 160

160型号的详细参数如下：
 产品参数
室内机电源 AC1φ,220V/50Hz
额定制冷量(kW) 16.0
额定制热量(kW) 18.0
净重(kg) 29
外形尺寸（高*宽*厚）(mm) 298×840×840

备注：其它型号详细参数请咨询我们的销售设计人员，此处不再一一列举！



室外机参数如下：

80 112 140 160 168 224 280 335 400 450 500 560 620 680 730 790 840

80型号的参数如下：

 产品参数
制冷剂 R410A
室外机电源 AC1φ,220V/50Hz
额定制冷量(kW) 8.0
额定制热量(kW) 9.0
外形尺寸（高*宽*厚）（mm） 800×800×370
净重(kg) 70

840型号的参数如下：

 产品参数
制冷剂 R410A
室外机电源 AC3φ,380V/50Hz
额定制冷量(kW) 84.0
额定制热量(kW) 94.5
外形尺寸（高*宽*厚）（mm） 1000×(780×3)×550
净重(kg) 160X3

备注：其它型号详细参数请咨询我们的销售设计人员，此处不再一一列举！
